【ヒント・アイディア】車載型デカップラ(アンカプラー)を台車内に![baard様]

 Eurobricks「Decoupler bogie」より。

 baard様が考案された、車載型デカップラ(アンカプラー)装置。

 機関車の連結器の方を引っ込めて、連結器の自動解放を行うこの種の装置はいくつか考案されてきました。この作例は、これまでみてきたなかでは最も小さく収まっているものです
 装置自体は完全に台車に収まっています。

 以下画像はこちらより
http://www.flickr.com/photos/115097068@N03/
 動作動画などもあります。

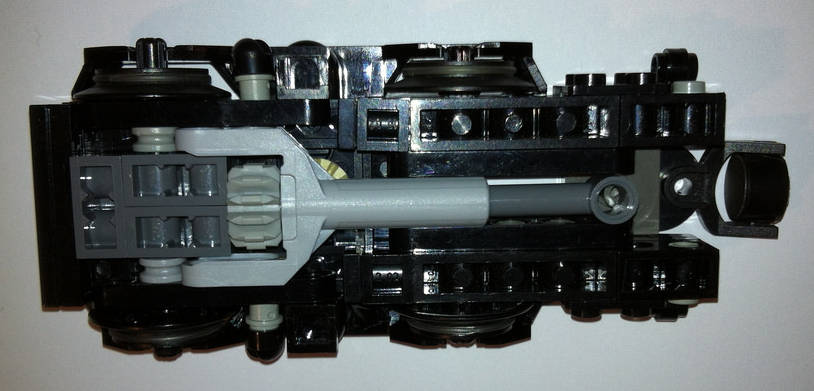

 この写真で、概ねの動作原理は理解できましょう。核になってるのは小型アクチュエータ「92693c01」です。これが連結器を引き込めることで、遠隔操作での解放を可能にしています。
 アクチュエータは真ん中に少し見える、12歯ベベルギア(タン色)が駆動させています。
 駆動軸は台車の旋回軸と兼ねる。これはPowerFunction自作動力ではよく使われる手法。

 車軸は左側は通常ですが、右側はアクチュエータのために左右独立になっています。
 台車枠は通常タイプのものが使えます。「互換性」と言う意味で重要でしょう。また台車枠も車軸の保持で役に立っているはず?

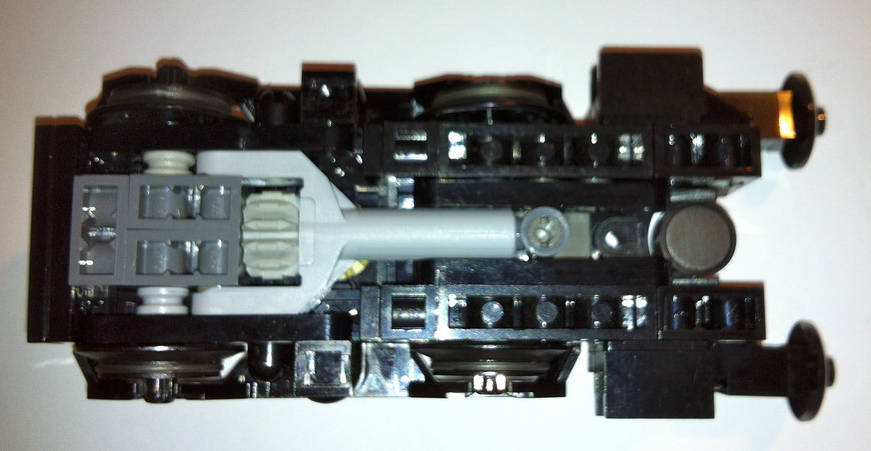

 連結器を引き込めた状態。特殊な自作車両でもなければレゴトレインには「バッファ」ありますので、連結器引き込めるだけで解放はできる(はず)。
 機関車側で踏ん張るのは何もバッファでなくてもよいので、日本形車両などではスカート等でも大丈夫でしょうか。

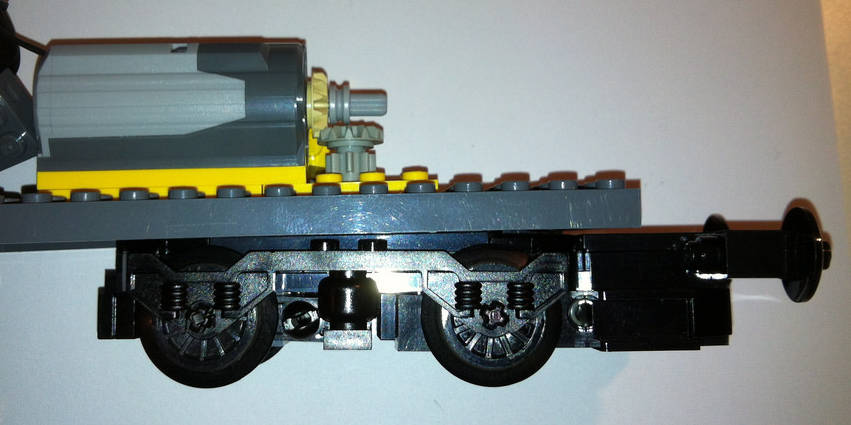

 車体への取り付け。モーターは横置きになっていますが、搭載車両が箱型なら縦置きのほうがシンプルになるでしょう。
 やや気がかりなのは、アクチュエータのストロークの関係でオーバーハングが短く出来ないこと。ここは改良の余地があるのかもしれません。
 それでも、このサイズに収められたデカップラは魅力的です。PowerFunction動力機なら、通常使わないサブチャンネルに小型モータ加えるだけなので、コスト的にも現実的?

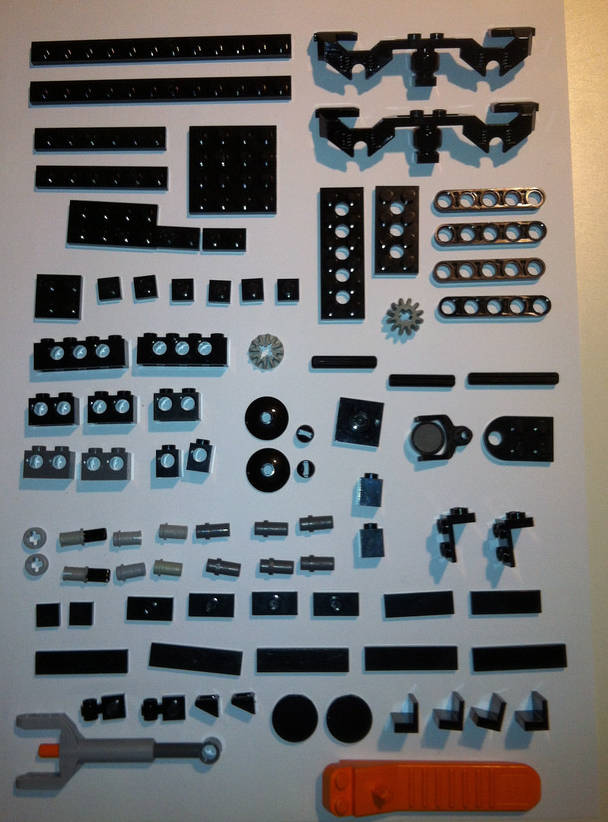

 使用部品の一覧。飽くまで一例でしょうから必然性があるのは「アクチュエータ」と「旧タイプ(〜2006)の連結器」だけでしょうか?

 デカップラには地上設置という思想もあります。これは車両を選びません。
 一方、車上搭載……特定の機関車に搭載だとインフラを整える必要がないメリットはあります。その意味でも手軽なのは車上搭載の方かもしれません。貨車の入れ替えの他、電車同士の解結や、補助機関車(EF67やEF63 etc)の解放にも使えるかもしれませんし。

 で、早速テストしてみたいところですが、この記事書くために手許にあったはずの92693c01探しまわるも見つからず……。買い直します。

posted by 関山 at 23:58| Comment(4) | TrackBack(0) | ヒント・アイディア | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
コレは今まで見てきたデカップラの中ではすごくコンパクトに収めれています。他のデカップラ車両の場合は長い棒で切り離すか、使ってるアクチュエータが大型なのか機関車も大きく作られています。

お陰で良いアイデアを頂けました。ご紹介、ありがとうございました。

>92693c01探しまわるも見つからず……。買い直します。
ちょうど一つだけ使わない小型アクチュエータを持っていますが、入りませんか?
Posted by K7A4 at 2014年02月05日 18:08
この仕組み、レッドカーゴトレインの一部少しいじっては有りますが、製品モデルに組み込めるのは驚きです。
Posted by ユウユウ at 2014年02月05日 18:58
この機構は、できるとおもしろそうだったので、ちょこちょこと考えていたので、小型アクチュエーターがあったか... と思い知らされる今日このごろです。
この記事に感謝です。
Posted by ひだか at 2014年02月06日 01:37
◆K7A4様
 コンパクトさではこれにまさるもの、無いでしょうね。小型アクチュエータ使うことはなんとなく考えていましたが、台車内蔵できるとは考えたこともなかったです。
 あと、長い棒で押すアイディアは嫌いではなかったので、ここは選択肢が増えたと見て良いのでしょうね。

>一つだけ使わない小型アクチュエータを持っていますが
 有難うございます。買い直すので大丈夫です。お気持ちだけで。
 そもそも「使わない」なんてもったいない、何かに使ってくださいませ。

◆ユウユウ様
 製品に違和感なく組み込まれているのは、確かに凄いですよね。それも余裕の少ない凸型のディーゼル機関車で。

◆ひだか様
 車載型デカップラは楽しそうなので搭載機作りたいと思いつつ、なかなか実現しないまま。でも、これなら作りやすそうで実用性も高そうですよね。

Posted by sekiyama at 2014年02月07日 08:01
